AMD申請小芯片專利：RDNA3或?qū)⒈┝Χ押?/h4>
發表時間：2021-01-05 09:00:40 人氣：3046
隨著半導體工藝、芯片規模的限制越來越大，傳統的單個大芯片策略已經行不通，小芯片(Chiplet)成為新的方向，AMD無疑是其中的佼佼者，銳龍、線程撕裂者、霄龍三大產品線都在踐行這一原則，并且取得了不俗的效果?，F(xiàn)在，AMD要把這一策略延續到GPU顯卡上了。
2020年的最后一天，AMD向美國專利商標局提交了一項新專利，勾勒了未來的GPU小芯片設計。

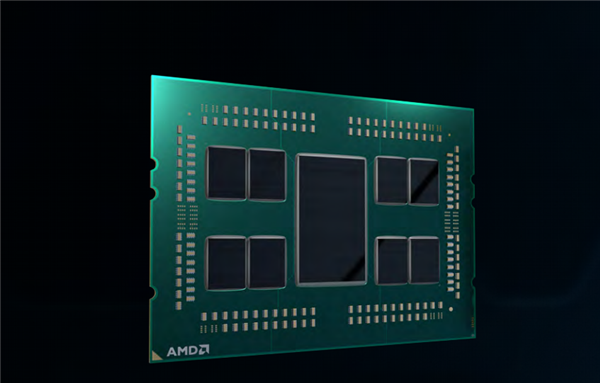

圖：小芯片（Chiplet），AMD已經玩兒得很溜
AMD首先指出，傳統的多GPU設計存在諸多問題(包括AMD自己的CrossFire)，比如GPU編程模型不適合多路GPU，很難在多個GPU之間并行分配負載，多重GPU之間緩存內容同步極為復雜，等等。

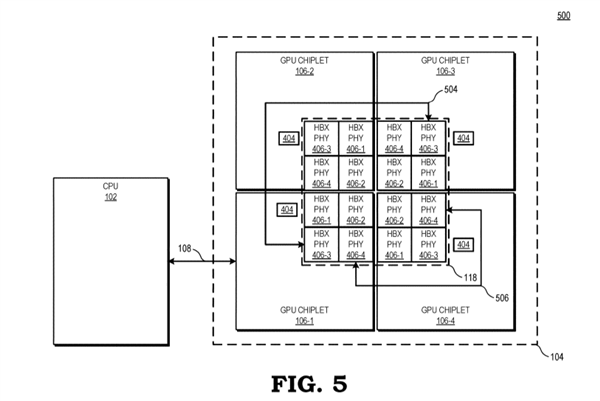

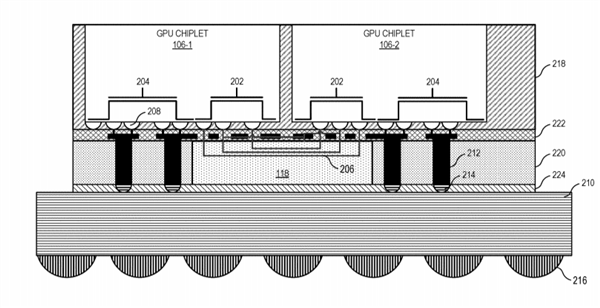

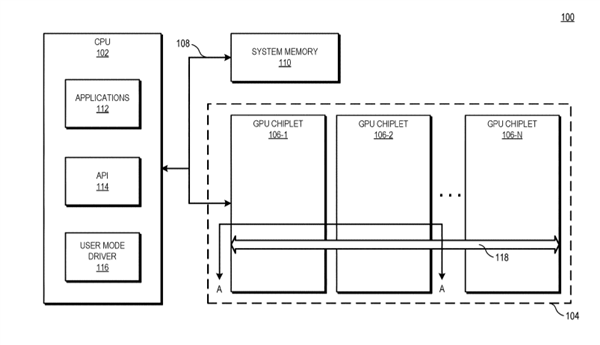

AMD的思路是利用“高帶寬被動交聯”(highbandwidthpassivecrosslink)來解決這些障礙，將第一個GPU小芯片與CPU處理器直接耦合在一起(communicablycoupled)，而其他GPU小芯片都通過被動交聯與第一個GPU小芯片耦合，而所有的GPU小芯片都放置在同一個中介層(interposer)之上。

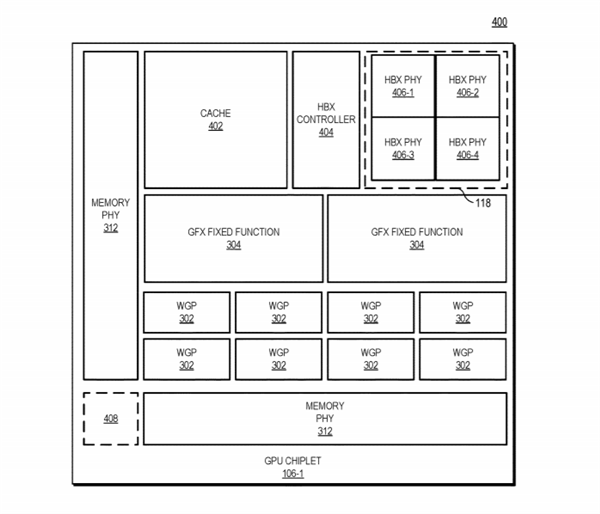

這樣一來，整個GPU陣列就被視為單獨一個SoC，然后劃分成不同功能的子芯片。

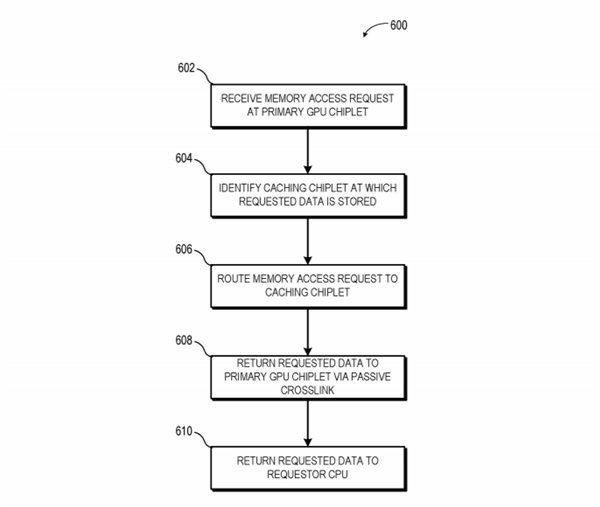

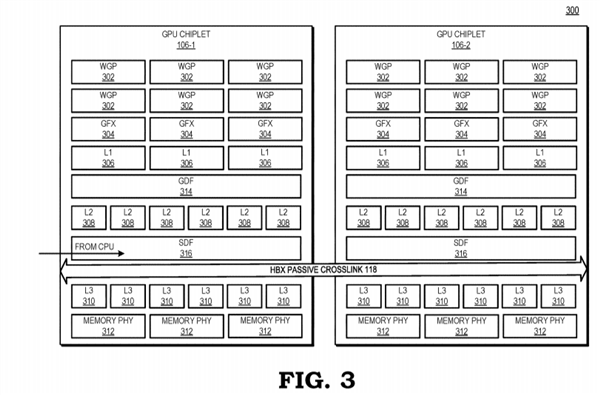

傳統的GPU設計中，每個GPU都有自己的末級緩存，但為了避免同步難題，AMD也重新設計了緩存體系，每個GPU依然有自己的末級緩存，但是這些緩存和物理資源耦合在一起，因此所有緩存在所有GPU之間依然是統一的、一致性的。
聽起來很難懂對吧？確實如此，畢竟一般在專利文件中，廠商往往都會故意隱藏具體設計細節，甚至可能存在一些故意使之難以理解、甚至誤導的描述。
AMD沒有透露是否正在實際進行GPU小芯片設計，但早先就有傳聞稱，下一代的RNA3架構就會引入多芯片，這份專利正提供了進一步佐證。
可以預料，RDNA3架構如果真的上小芯片設計，核心規模必然會急劇膨脹，一兩萬個流處理器都是小意思。
AMD也不是唯一有此想法的人。IntelXeHP、XeHPC高性能架構就將采取基于Tile區塊的設計，今年晚些時候問世，直奔高性能計算、數據中心而去。
NVIDIA據說會在Hopper(霍珀)架構上采用MCM多芯封裝設計，而在那之前還有一代“AdaLovelace”(阿達·洛夫萊斯)，有望上5nm工藝，并堆到多達18432個流處理器。
