陶瓷電路板

發表時間：2020-09-16 12:32:29 人氣：4320

今天，我們將學習一個PCB打樣新詞，陶瓷電路板。

什么是陶瓷電路板？陶瓷電路板是“在低于250攝氏度的條件下制備導熱率為9-20W / m.k的熱有機陶瓷電路板的熱陶瓷粉末和有機粘合劑”。

隨著電子技術在各種應用中的廣泛應用，電路板的高度集成已成為必然趨勢，高度集成的封裝模塊需要良好的散熱系統，而傳統的電路板FR-4和CEM-3在TC（導熱性）的劣勢已成為制約電子技術發展的瓶頸。近年來，LED產業的飛速發展，也對其承載電路板的TC指標提出了更高的要求。在大功率LED照明領域，金屬和陶瓷等具有良好熱性能的材料來制備線基板，高導熱鋁基板的導熱系數一般為1-4W / MK，而陶瓷基板的導熱系數根據其制備方法和材料配方，最高220W / MK不同于傳統的FR-4（波浪纖維），陶瓷材料具有良好的高頻和電學性能，并且具有較高的導熱性，化學穩定性和熱穩定性是有機基質所不具備的性能，是新一代的大規模集成電路和電力電子模塊的理想包裝材料。

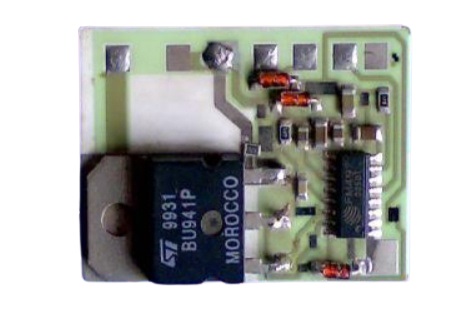

陶瓷電路板圖

陶瓷電路板

陶瓷電路板


陶瓷電路板的主要優點

1：導熱系數高；

2：更匹配的熱膨脹系數；

3：堅固，低阻抗的金屬膜層；

4：基材可焊接性好，使用溫度高；

5：絕緣性好；

6：低頻損耗；

7：可以進行高密度組裝；

8：無有機成分，耐宇宙射線，航空航天可靠性高，使用壽命長；

9：銅層不含氧化層，可在還原性氣氛中長期使用；


陶瓷電路板的缺點

易碎，這是最主要的一個缺點，這也就導致只能制作小面積的電路板。

價格貴， 電子產品的要求規則越來越多，陶瓷電路板還是用在一些比較高端的產品上面，低端的產品根本不會使用到。


陶瓷電路板應用范圍

陶瓷電路板可應用于LED，大功率功率半導體模塊，半導體冷卻器，電子加熱器，功率控制電路，功率混合電路，智能功率組件，高頻開關電源，固態繼電器，汽車領域在電子，通信，航空航天和軍用電子元件等領域，可以說占據了電子工業的大部分領域，無形也促進了電子工業的發展。
