PCB板變形的原因有哪些

發表時間：2022-01-06 10:00:00 人氣：3414

在PCB打樣中，如何減少或消除由于材料特性不同或者加工引起的變形，成為PCB制造廠家面臨的最復雜問題之一。下面，就讓工程師與你分享：PCB板變形產生原因有哪些？

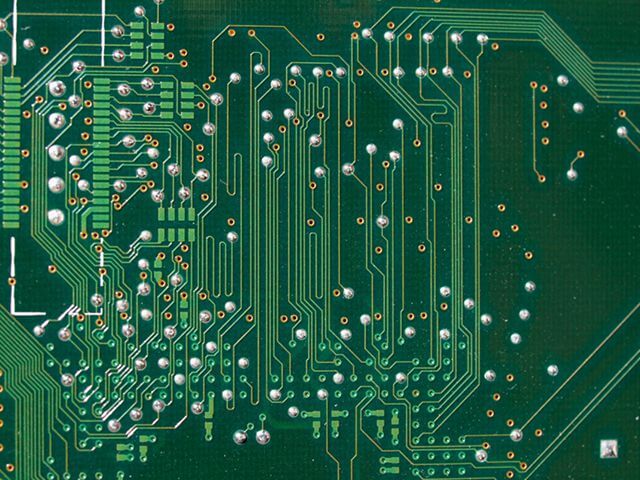

PCB板變形的原因有哪些


1、電路板本身的重量會造成板子凹陷變形

一般回焊爐都會使用鏈條來帶動電路板于回焊爐中的前進，如果板子上面有過重的零件，或是板子的尺寸過大，就會因?yàn)楸旧淼闹亓慷尸F(xiàn)中間凹陷現象，造成板彎。


2、V-Cut的深淺及連接條會影響拼板變形量

V-Cut就是在原來一大張的板材上切出溝槽來，所以出現V-Cut的地方就容易發生變形。


3、PCB板加工過程中引起的變形

PCB板加工過程的變形原因非常復雜，可分為熱應力和機械應力兩種應力導致。其中熱應力主要產生于壓合過程中，機械應力主要產生板件堆放、搬運、烘烤過程中。下面按流程順序做簡單討論。

覆銅板來料：覆銅板壓機尺寸大，熱盤不同區域存在溫差，會導致壓合過程中不同區域樹脂固化速度和程度有細微差異，也會產生局部應力，在日后的加工中逐漸釋放產生變形。

壓合：PCB壓合工序是產生熱應力的主要流程，在后繼鉆孔、外形或者燒烤等流程中釋放，導致板件產生變形。

阻焊、字符等烘烤流程：由于阻焊油墨固化時不能互相堆疊，所以PCB板都會豎放在架子里烘板固化，板件容易在自重或者烘箱強風作用下變形。

熱風焊料整平：整個熱風焊料整平過程為驟熱驟冷過程，必然會出現熱應力，導致微觀應變和整體變形翹區。

存放：PCB板在半成品階段的存放一般都堅插在架子中，架子松緊調整的不合適，或者存放過程中堆疊放板等都會使板件產生機械變形。


除以上因素以外，影響PCB板變形的因素還有很多。這里就不再一一列舉。
